Dobradeira 125T3200 – Linha Braffemam PVH 30125n

Dobradeira 125T3200 – Linha PVH 30125n

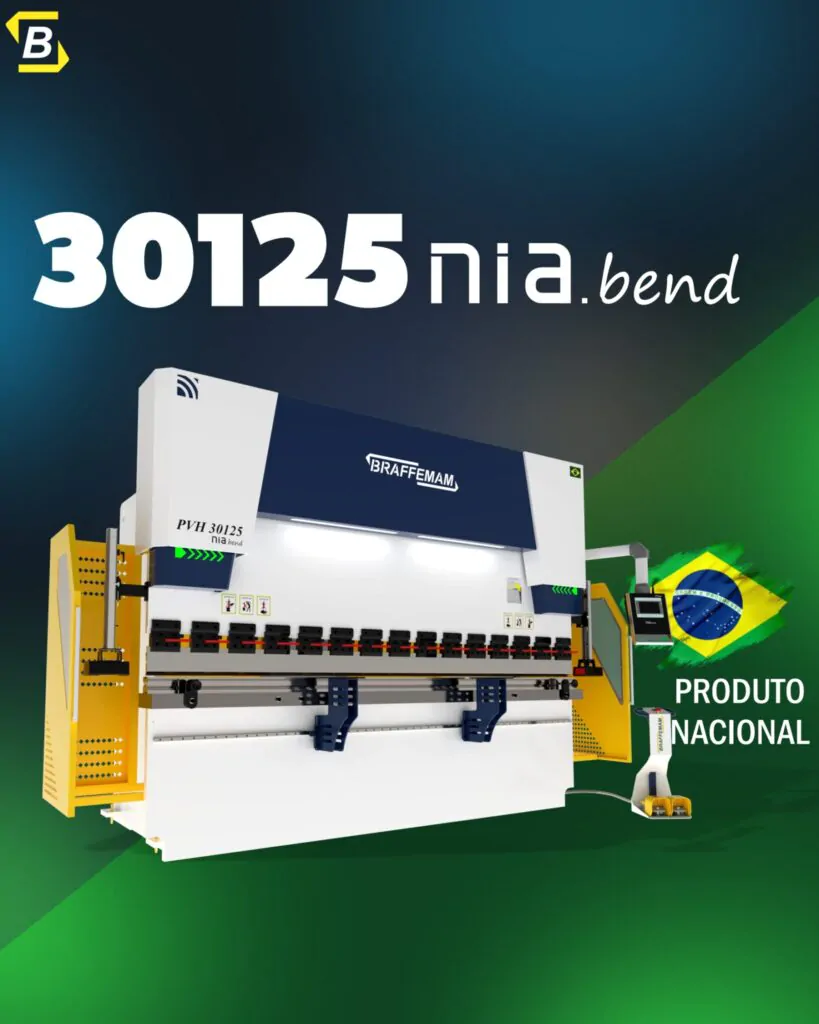

A Dobradeira 125T3200, identificada pela Braffemam como PVH 30125n, oferece 125 toneladas de força e 3.200 mm de comprimento útil de dobra. Equipada com o comando CNC Nia.Bend — totalmente em Português e de operação intuitiva — utiliza servomotores nos eixos Y, X e R, além de compensação do avental via eixo W, garantindo alinhamento perfeito e precisão em toda a extensão da peça.

Comunicação Wi-Fi

Com integração via MQTT e Wi-Fi, a máquina envia dados operacionais em tempo real, gerando relatórios diários e mensais. Essas informações fortalecem o PCP, a supervisão da produção e a diretoria, aumentando a eficiência e a tomada de decisão no chão de fábrica.

Capacidade da Dobradeira 125T3200

A Dobradeira CNC 125T3200 permite realizar dobras em chapas metálicas de até 3.200 mm de comprimento, com espessura máxima de 6,35 mm (1/4″) no canal adequado. Ao reduzir o comprimento de dobra, é possível trabalhar chapas de até 12 mm (1/2″), tornando a máquina extremamente versátil.

Essa flexibilidade torna o modelo ideal tanto para empresas que estão adquirindo sua primeira dobradeira quanto para indústrias com alta demanda que buscam produtividade e repetibilidade no processo.

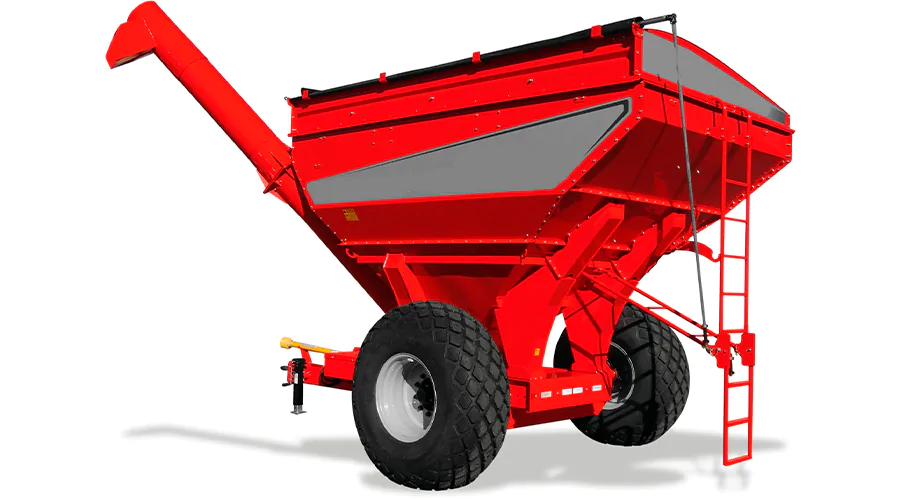

Implemento Agrícola Fabricado com Dobradeira 125T3200

Aplicações no Mercado – Dobradeira 125T3200

A Dobradeira 125T3200 atende uma ampla variedade de segmentos industriais. Com ela é possível fabricar:

Prateleiras e mobiliário metálico
Quadros elétricos e chaparias finas
Perfis para implementos rodoviários e agrícolas
Conjuntos estruturais completos

O equipamento permite trabalhar desde chapas finas de 1 mm até 6,35 mm (1/4”) em 3 metros. Essa versatilidade reduz a necessidade de terceirização e aumenta o controle sobre prazos e custos, sendo um dos motivos pelos quais a 125T3200 é uma das máquinas mais procuradas do mercado.

Ferramentas Standard da Dobradeira 125T3200

A Dobradeira CNC 125T3200 — PVH 30125n — é fornecida com ferramental projetado para suportar as principais demandas de dobra até 6,35 mm (1/4”). As ferramentas são fabricadas em aço SAE 4140 (42CrMo), passam por têmpera integral (47 a 50 HRC) e recebem retífica total, garantindo precisão dimensional e acabamento superior.

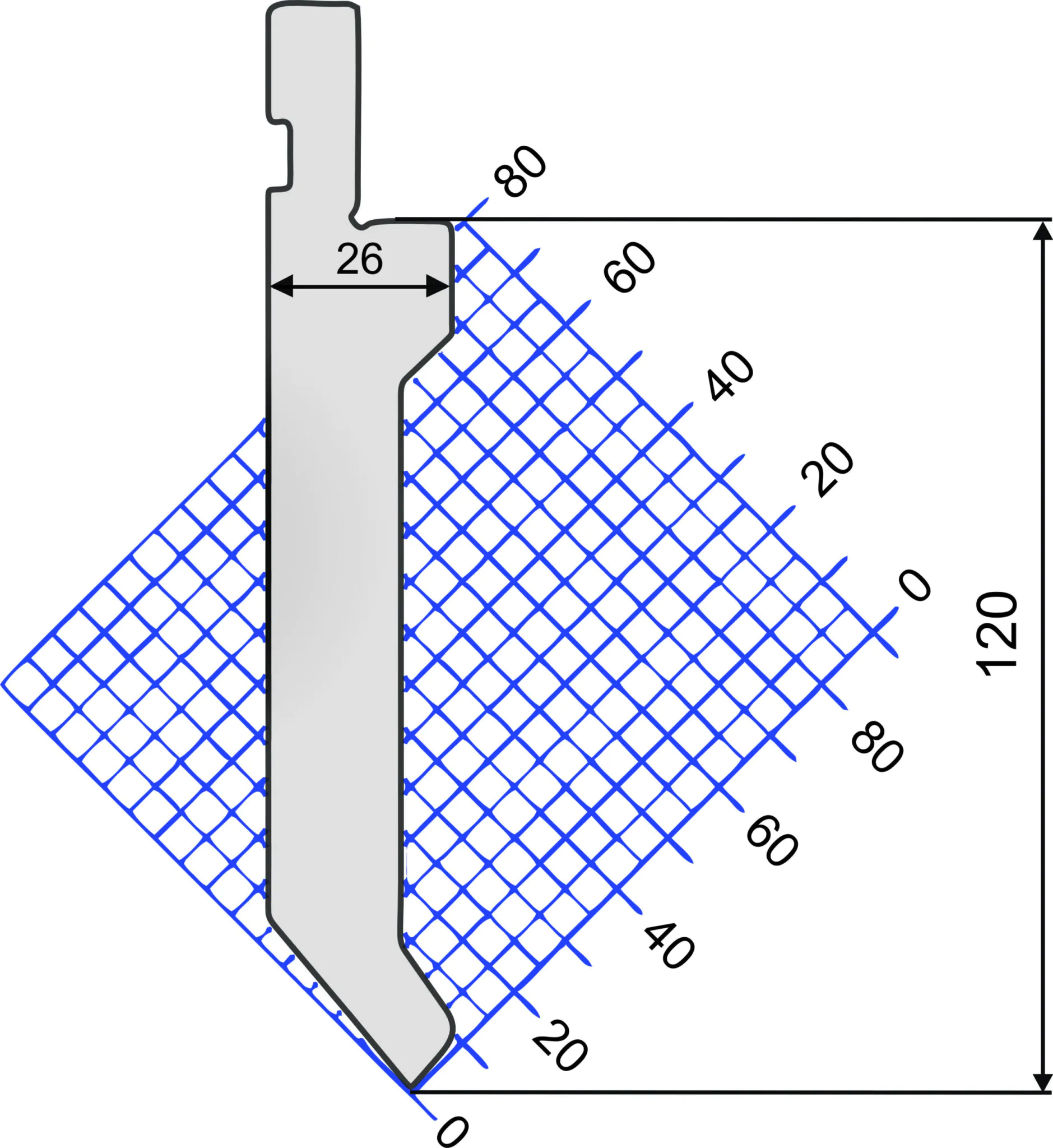

Punção 125T3200 — **Punção Euro C7-26×150 80º – Cod.3010005927-00**

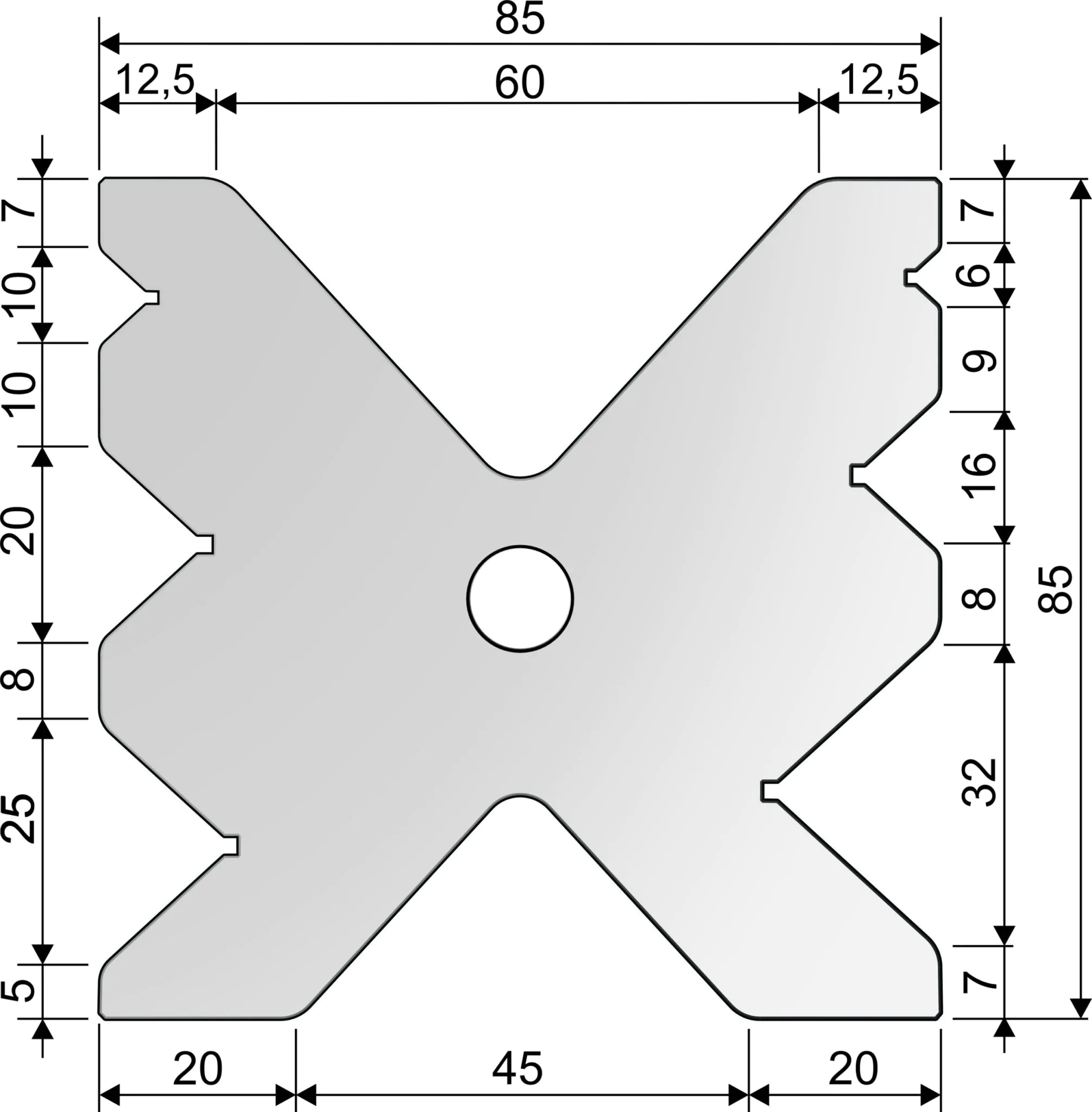

Matriz 125T3200 — **Matriz 85×85 Multi V 6l10l16l20l25l32l45l60 – Cod.3010025929-00**

A espessura da chapa define qual abertura do canal “V” deve ser utilizada na dobra. Em dobras ao ar, recomenda-se que o canal tenha entre 5X e 9X a espessura da chapa para materiais de até 3 mm, sendo ideal trabalhar com aproximadamente 7X. Para chapas acima de 3 mm, a recomendação sobe para 8X a 12X a espessura, dando preferência à abertura em torno de 10X.

CANAL	CHAPA
6	0,6 a 0,8 mm
10	1,0 a 1,2 mm
16	1,5 a 1,9 mm
20	1,9 a 2,65 mm
25	2,65 a 3 mm
32	3,0 a 3,75 mm
45	4,0 a 4,75 mm
60	6,35 mm

A ferramenta superior é um punção concha de 26 mm, com encaixe europeu padrão Euro-7 e capacidade de 100 toneladas por metro, proporcionando grande robustez e estabilidade durante a dobra.

A ferramenta inferior é composta por uma matriz Multi-V, oferecendo canais de 6, 10, 16, 20, 25, 32, 45 e 60 mm, o que permite grande flexibilidade para trabalhar diferentes espessuras de chapa com eficiência e qualidade.

Por que escolher a Dobradeira PVH 30125n (125T3200)?

A Dobradeira PVH 30125n (125T3200) se destaca por sua robustez, precisão e versatilidade. Capaz de dobrar chapas de 6,35 mm em 3 metros e até 12,7 mm (1/2”) em comprimentos menores, ela atende desde demandas de produção leve até operações industriais intensivas, oferecendo excelente desempenho em diferentes tipos de projetos.

Além disso, o comando CNC Nia.Bend garante total integração aos conceitos da Indústria 4.0, permitindo controle completo de produção, manutenção, desempenho e indicadores de eficiência — tudo de forma simples e intuitiva. Isso resulta em maior lucratividade, redução de erros e processos mais confiáveis.

Com a PVH 30125n, você adquire não apenas uma dobradeira 125T3200 de alta performance, mas também a segurança de contar com um fabricante nacional sólido, confiável e com suporte técnico amplamente reconhecido no mercado metalmecânico.

Tabela de dados técnicos PVH 30125n – (125T3200)

FORÇA DE DOBRA	125	ton
COMPRIMENTO DE DOBRA	3200	3200
VELOCIDADE DO AVENTAL NA DESCIDA RÁPIDA	100	mm/s
VELOCIDADE DO AVENTAL NA DESCIDA LENTA	10	mm/s
VELOCIDADE DO AVENTAL NO RETORNO	100	mm/s
VÃO LIVRE ENTRE LATERAIS	2600	mm
CURSO DO EIXO Y	170	mm
ABERTURA MÁXIMA DO AVENTAL	350	mm
DISTÂNCIA ENTRE O CENTRO DA DOBRA E A CAVA LATERAL	320	mm
LARGURA DA MESA	150	mm
CURSO DO EIXO X	600	mm
VELOCIDADE DO EIXO X	120	mm/s
CURSO DO EIXO R	150	mm
VELOCIDADE DO EIXO R	100	mm/s
POTÊNCIA DO MOTOR	15	cv
QUANTIDADE DE ÓLEO	380	L
LARGURA	1750	mm
ALTURA	2450	mm
COMPRIMENTO	3800	mm
PESO (APROX.)	6500	kg

Perguntas Frequentes sobre Dobradeira CNC

A Dobradeira 125T3200 (PVH 30125n) possui 2600 mm de vão livre entre suas laterais. Essa característica permite passagem de chapas por dentro da máquina, sem ficar limitado no comprimento da cava lateral (garganta da máquina), assim podendo realizar abas dobradas de grande porte.

Sim, as dobradeiras fornecidas pela Braffemam estão adequadas a versão mais atualizada da norma NR-12. A norma NR12 exige os requisitos mínimos de segurança durante a operação, que podem ser alcançados através da utilização dos sistemas de segurança abaixo:

Portões laterais e traseiros monitorados
Válvulas hidráulicas com monitoramento
Válvula de retenção e de alívio
CLP de segurança
Botão reset e botão de emergência
Pedal com pedestal e três posições de acionamento
Sistema de detecção multizona
Cálculo de escorregamento

Para obter o melhor aproveitamento e garantir o bom funcionamento do equipamento, é necessário que o mesmo esteja devidamente nivelado e fixado de modo a limitar vibrações durante o seu funcionamento.

A distância entre as furações para fixação da máquina é de 2945 mm X 1060 mm, sendo uma furação localizada embaixo do painel elétrico. É recomendado que a furação e preparação do ambiente da máquina seja realizada antes da entrega do equipamento.

No disjuntor de proteção do equipamento é recomendado que seja instalado, individualmente para cada máquina, dispositivo de Proteção Contra Surtos (DPS) de Classe II, onde o aterramento do DPS deve ser comum ao aterramento do equipamento, conforme estabelecido através da Norma ABNT NBR 5410.

O sistema de aterramento deverá apresentar resistência ôhmica individual máxima de 10 Ohms. Recomenda-se a utilização de haste de aterramento alta camada 5/8” x 2,4m 254 mícrons para a realização do aterramento.

A potência instalada da dobradeira é de 13,3 kVA, sendo necessário para a instalação em 220V trifásico a utilização de disjuntor de 50A com seção de cabo de 3X10 mm² + cabo terra.

Para a instalação em 380V trifásico é necessário o disjuntor de 32A com seção de cabo de 3X4 mm² + cabo terra.

As máquinas BRAFFEMAM possuem garantia contra quaisquer defeitos de fabricação e/ou funcionamento constados pelos técnicos da BRAFFEMAM por um período de 12 (doze) meses ou 2000 (duas mil) horas de trabalho, o que ocorrer antes, a contar a partir da entrega técnica, desde que a data da entrega técnica não ultrapasse o período de 30 (trinta) dias a contar da emissão da Nota Fiscal. Caso a compradora solicite a entrega técnica do equipamento após o período 30 (trinta) dias da emissão da Nota Fiscal, o início do período da garantia passará automaticamente a contar a partir da data de emissão da Nota Fiscal.

O funcionamento da garantia dos equipamentos BRAFFEMAM ocorre da seguinte forma:

Os 6 (seis) primeiros meses de garantia cobrem peças, horas trabalhadas e deslocamento de até 150 (cento e cinquenta) km a contar a partir da sede da BRAFFEMAM;

Os 6 (seis) meses seguintes é de garantia especial concedida pela BRAFFEMAM, sendo que essa garantia especial cobre somente peças de reposição, de fabricação BRAFFEMAM, ficando por conta da compradora despesas com deslocamento e horas trabalhadas;

As despesas com hospedagem e alimentação dos técnicos da BRAFFEMAM serão por conta da compradora mesmo no período de vigência da garantia.

Estão excluídos da garantia defeitos decorrentes de operação incorreta do equipamento, danos e/ou avarias provocados por quedas, colisões ou choque, reparos executados pela compradora ou terceiros sem a prévia autorização por escrito do departamento técnico da BRAFFEMAM ou ainda defeitos promovidos pelo não cumprimento das diretrizes de instalação do equipamento constantes neste manual de instruções.
