Prensa Viradeira Hidráulica

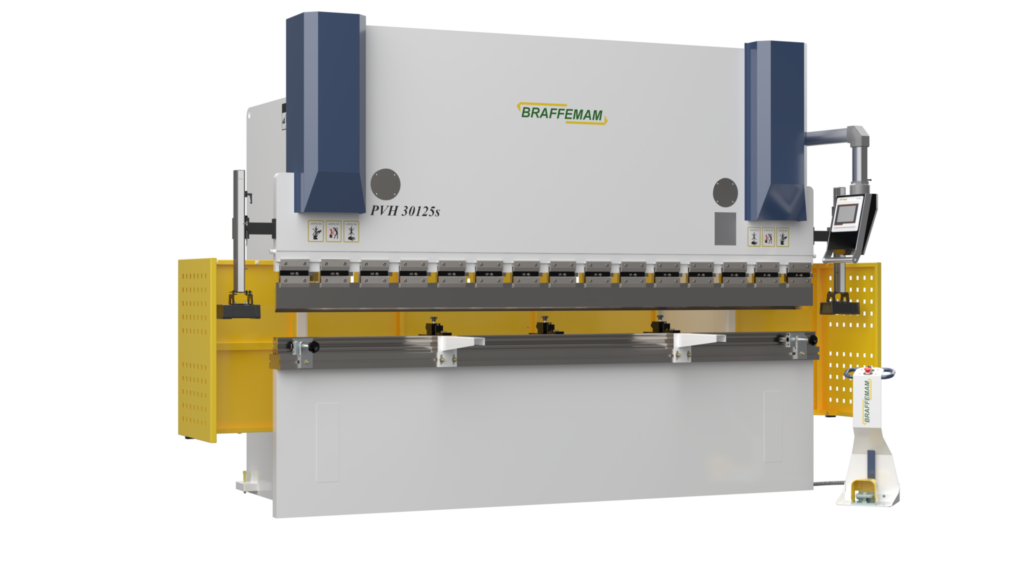

PVH 30125s 8

A prensa viradeira hidráulica é um equipamento industrial essencial para a curvatura e conformação de chapas metálicas.

Utilizando força hidráulica, a máquina é capaz de dobrar metais em diferentes ângulos e formas, garantindo alta precisão e eficiência.

Projetada para suportar variações na espessura e tipo do material, a prensa viradeira é fundamental em diversos setores, como metalúrgico, automotivo e construção.

Com sua robustez e tecnologia avançada, a prensa assegura resultados consistentes e de qualidade.

Aplicações da Prensa Viradeira Hidráulica

A linha BRAFFEMAM de Prensa Viradeira Hidráulica (PVH) é conhecida por seu excelente custo-benefício.

Desenvolvida com tecnologia própria, a BRAFFEMAM entende as necessidades e exigências dos clientes, oferecendo um sistema de controle intuitivo.

Este sistema proporciona uma interface de fácil uso para os operadores, mantendo altos padrões de qualidade, precisão e segurança.

A prensa é ideal para aplicações que exigem conformação de metais com alta precisão e repetitividade, sendo amplamente utilizada na fabricação de componentes metálicos e na indústria pesada.

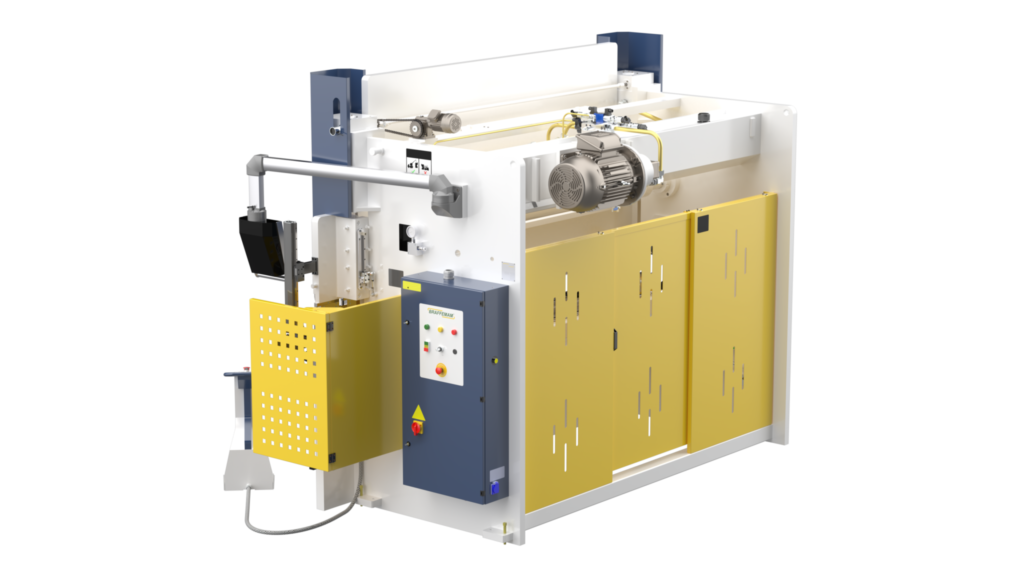

PVH 30125s 5

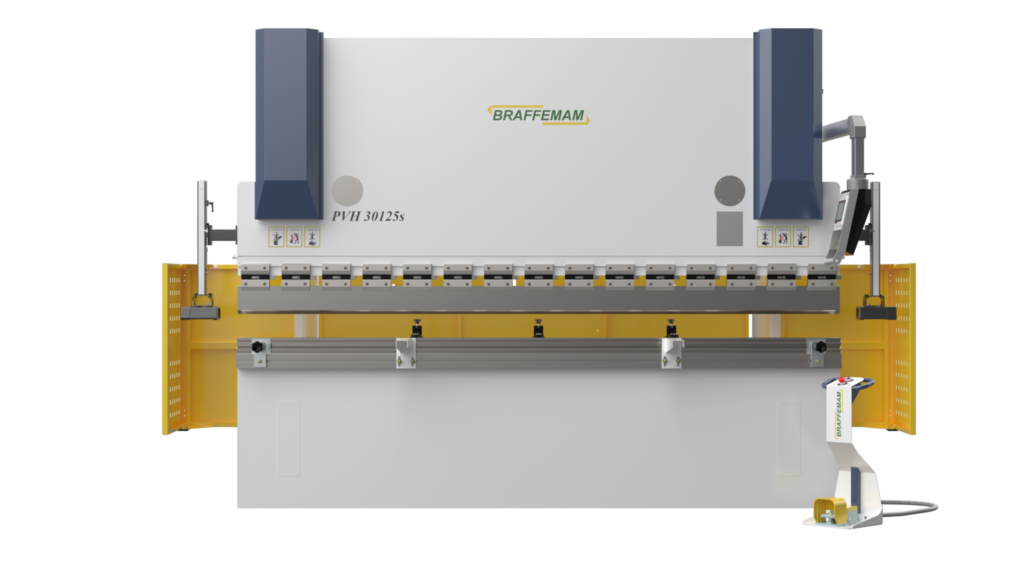

PVH 30125s 7

Características Técnicas:

O modelo CN-120 é equipado com um CLP dedicado que oferece funções avançadas, como a edição e execução de até 10 passos de dobra nos eixos X (encosto traseiro) e Y (ângulo de dobra).

Conta com uma IHM de cristal líquido iluminada para melhor visualização e um contador de peças. Inclui alertas de manutenção e um pedestal com botão de emergência, além de uma pedaleira elétrica para comandos de descida, parada e retorno, com temporização ajustável.

A regulagem de conicidade da ferramenta é feita por um manípulo com mola de segurança. A prensa também dispõe de avanço regulável (rápido/lento), extensores para fixação de ferramentas, um jogo de punção e matriz, e um dispositivo de segurança DSP laser de categoria 4.

Inclui ainda um CLP de segurança integrado, bloco de segurança hidráulico com válvulas de segurança e grades de proteção para garantir a segurança do operador. A mesa compensadora ajusta-se para diferentes obras, garantindo versatilidade e segurança.

Temos Prensa Viradeira Hidráulica nos modelos:

  • 60 Toneladas x 2050 mm
  • 80 Toneladas x 3100 mm
  • 130 Toneladas x 3100 mm
  • 130 Toneladas x 4100 mm
  • 150 Toneladas x 3100 mm
  • 150 Toneladas x 4100 mm
  • 220 Toneladas x 3100 mm
  • 220 Toneladas x 4100 mm
  • 300 Toneladas x 3100 mm
  • 300 Toneladas x 4100 mm
  • 400 Toneladas x 4100 mm
Características Técnicas UNIDADE PVH 2060 PVH 3080 PVH 30130 PVH 40130 PVH 30150 PVH 40150 PVH 30220 PVH 40220 PVH 30300 PVH 40300 PVH 40400
Forca máxima de conformação Ton 60 80 130 130 150 150 220 220 300 300 400
Curso dos cilindros Y[1] e Y[2] mm 200 200 200 200 200 200 250 250 250 250 300
Velocidade de aproximação mm/s 50 50 50 50 50 50 50 50 50 50 50
Velocidade de trabalho mm/s 8 8 6 6 6 6 6 6 6 6 6
Velocidade de retorno mm/s 60 50 50 50 50 50 50 50 50 50 50
Curso do encosto traseiro eixo X mm 400 400 600 600 600 600 600 600 600 600 600
Intermediários peças 10 14 14 19 14 19 14 19 14 19 19
Mesa compensadora peças 2 3 3 4 3 4 3 4 3 4 4
Motor cv 5 7,5 10 10 12,5 12,5 25 25 40 40 40
Dimensões e peso do equipamento
Comprimento máximo de dobra mm 2050 3100 3100 4100 3100 4100 3100 4100 3100 4100 4100
Distância livre de passagem interna entre as laterais mm 1570 2400 2600 3020 2600 3020 2600 3100 2600 3100 3100
Distância entre a mesa e o avental superior mm 380 380 430 430 430 430 480 480 500 500 550
Distância máxima do centro da dobra até a cava lateral mm 200 300 300 300 300 300 400 400 400 400 400
Largura da mesa mm 200 200 200 200 200 200 200 200 200 200 300
Altura entre a mesa e o solo mm 830 860 860 860 860 900 900 900 900 900 900
Altura mm 2430 2330 2740 2740 2740 2740 3000 3000 3000 3000 3500
Comprimento mm 2600 3700 3700 4700 3700 4700 3800 4800 3800 4800 4800
Largura mm 1200 1400 1400 1400 1400 1400 1900 1900 1900 1900 2450
Peso aproximado kg 3000 5300 7940 8500 9000 10000 11800 12500 11900 13200 21000

*A EMPRESA RESERVA O DIREITO DE ALTERAR ESTES DADOS SEM AVISO PRÉVIO

Perguntas Frequentes sobre: Prensa Viradeira Hidráulica

A prensa viradeira hidráulica é uma máquina avançada e especializada projetada para executar operações de curvamento e conformação de chapas metálicas com alta precisão e eficiência.
Este equipamento utiliza a força hidráulica para aplicar uma pressão controlada sobre o material, permitindo dobrar e moldar o metal em uma variedade de ângulos e formas de acordo com as necessidades específicas do processo de fabricação.
Em termos de aplicações industriais, a prensa viradeira hidráulica está presente na fabricação de componentes metálicos utilizados em uma ampla gama de setores, como na indústria automotiva, construção civil, metalúrgica e a fabricação de equipamentos pesados.
A capacidade de produzir peças com alta precisão é essencial para garantir a qualidade e a funcionalidade dos produtos finais.

A principal função da prensa viradeira hidráulica é dobrar chapas de metal com precisão. Ela é amplamente utilizada em indústrias que precisam conformar metais para fabricar peças e componentes, como na indústria automotiva, metalúrgica, de construção e muitas outras.
A prensa viradeira é essencial para a criação de peças com ângulos específicos e formas complexas que são difíceis de conseguir com outras ferramentas.
Ela permite também a produção em massa de componentes, garantindo a uniformidade e qualidade dos produtos fabricados.

O tipo de óleo recomendado para prensas viradeiras hidráulicas e guilhotinas é o óleo hidráulico.
Esse óleo é formulado para garantir o bom funcionamento dos sistemas hidráulicos, proporcionando lubrificação e proteção contra o desgaste dos componentes da máquina.
O óleo hidráulico deve possuir características específicas, como baixa viscosidade a altas temperaturas e boa resistência à oxidação, para garantir uma operação suave e eficiente da prensa viradeira.
É importante seguir as recomendações do fabricante da máquina para escolher o tipo e a viscosidade adequados do óleo hidráulico, bem como realizar a manutenção regular para garantir o desempenho ideal da prensa viradeira.

A prensa viradeira hidráulica opera com base em um sistema hidráulico que utiliza a pressão de um fluido para criar força. O funcionamento básico da prensa viradeira envolve os seguintes passos:

  • Entrada do material: a chapa metálica é posicionada na área de trabalho da prensa viradeira, geralmente entre duas ferramentas chamadas de matrizes.
  • Aplicação da força: quando o operador aciona a prensa, o sistema hidráulico gera uma força que é transmitida à matriz superior da prensa. Essa força é direcionada para a chapa metálica, causando a curvatura desejada.
  • Conformação do material: o material é dobrado conforme a configuração da matriz e o ângulo desejado. A pressão aplicada é controlada para garantir a precisão na conformação do metal.
  • Retirada do material: após a operação de curvamento, a chapa é removida da prensa viradeira, agora na forma e ângulo desejados.

Esse processo permite a criação de peças metálicas com alta precisão e repetibilidade, tornando a prensa viradeira uma ferramenta valiosa em processos de fabricação industrial.

A prensa viradeira hidráulica possui vários aspectos importantes que influenciam sua eficácia e eficiência no processo de curvamento de chapas metálicas. Aqui estão alguns dos principais aspectos:

  • Capacidade de carga: a capacidade de carga de uma prensa viradeira hidráulica é um fator relevante, pois determina a espessura máxima do metal que a máquina pode processar. Máquinas com maior capacidade são capazes de trabalhar com chapas mais espessas e materiais mais duros.
  • Precisão e ajuste: a precisão do equipamento garante que as peças metálicas sejam conformadas com exatidão. A maioria das prensas viradeiras hidráulicas possui mecanismos de ajuste que permitem ao operador configurar o ângulo e a forma do curvamento com precisão.
  • Sistema hidráulico: o sistema hidráulico é responsável pela aplicação da força necessária para o curvamento. É necessário que o sistema esteja bem mantido e seja de alta qualidade para garantir o funcionamento eficiente da prensa.
  • Tamanho e dimensões da mesa de trabalho: o tamanho da mesa de trabalho determina o tamanho máximo das chapas que podem ser processadas. Uma mesa de trabalho maior permite o processamento de chapas maiores e mais longas.
  • Velocidade de operação: a velocidade com que a prensa realiza as operações de curvamento pode impactar a eficiência da produção. Algumas prensas viradeiras hidráulicas possuem controles de velocidade ajustáveis para atender às necessidades específicas do processo.
  • Facilidade de operação: a ergonomia e a facilidade de uso da prensa viradeira hidráulica são importantes para garantir que os operadores possam utilizar o equipamento com eficiência e segurança.
  • Manutenção e durabilidade: a durabilidade da prensa e a facilidade de manutenção são aspectos a serem considerados para minimizar o tempo de inatividade e prolongar a vida útil do equipamento. A manutenção regular e adequada ajuda a manter a prensa viradeira hidráulica funcionando de maneira ideal.

Conheça outras Prensas Hidráulicas da Braffemam

hidraulica

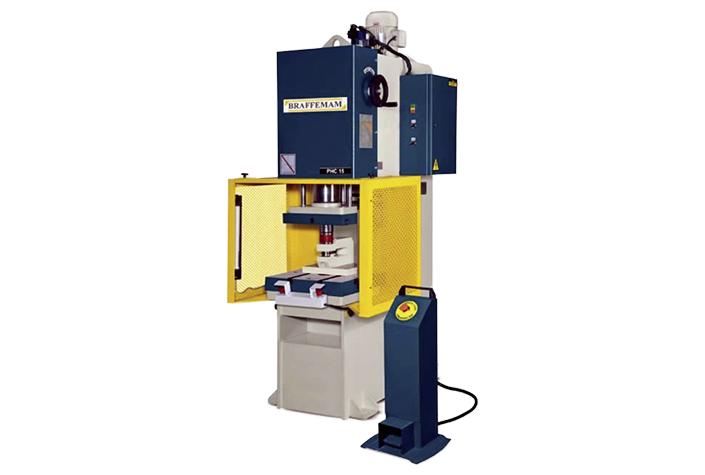

Prensa Hidráulica
dobradeira cnc

Prensa Sincronizada Hidráulica
prensa enfardadeira 1

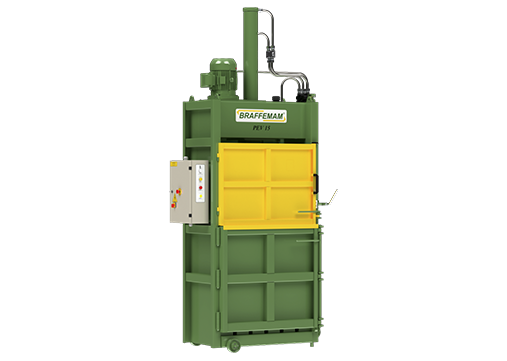

Prensa Enfardadeira Vertical Hidráulica
